Трубоукладчики Shantui

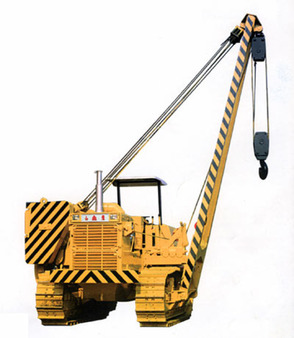

Гусеничный трубоукладчик SHANTUI SP15Y

Технические характеристики
Название Параметр
Двигатель Модель: Shanchai D6114ZG4B
Номинальная мощность двигателя, кВт 95,5 при 1900 об/мин
Грузоподъёмность, тн 15
Масса, тн 17,5
Габаритные размеры (Д/Ш/В), мм 3850 / 3220 / 2950
Минимальный радиус поворота, мм 3165
Колея гусеничного хода, мм 1880
Длина опорной поверхности гусеницы, мм 2655
Ширина башмака гусеничной ленты, мм 560 или 700
Давление на грунт, МПа С башмаками шириной 560 мм: 0,057
С башмаками шириной 700 мм: 0,046
Максимальная высота подъёма, мм 400
Вылет стрелы, м 1,2-5,5
Скорость подъёма и спуска крюка, м/мин 0-11
Длина стрелы трубоукладчика, м 5,5



Трубоукладчики Shantui

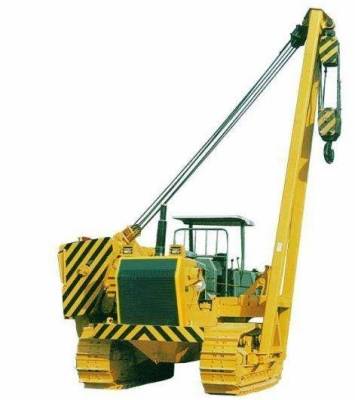

Гусеничный трубоукладчик Shantui SP25Y

Технические характеристики гусеничного трубоукладчика Shantui SP25Y

Рабочие характеристики

Макс. грузоподъемность, кг

25000

Полная масса (приблизительно), кг

22000

Транспортные габариты, Д×Ш×В, мм

4135×3050×3014

Среднее давление на грунт, КПа

0.07/0.065

Мин. радиус поворота, мм

295

 Характеристики движения

Шасси

SD16

Управление

Джойстиковое

Длина гусеницы на грунте, мм

2635

Колея, мм

2050

Ширина башмака, мм

560/610

Двигатель

Модель

WEICHAI WD615T1

Мощность/скорость вращения, кВт/об.мин

120/1850

Подъемная система

Способ подъема стрелы

Лебедка

Управление

Джойстиковое

Длина стрелы, мм

5500 / 6100

Вылет стрелы, мм

1.2 – 5.4 /1.2 – 6.1

Макс. высота подъема, мм

4400

Скорость подъема крюка, м/мин

0 - 12

Трубоукладчики Shantui



Гусеничный трубоукладчик SHANTUI SP25YL

Технические характеристики
Название Параметр
Двигатель Steyr WD615T1
Номинальная мощность двигателя, кВт 120 кВт при 1850 об/мин
Грузоподъёмность, тн 25
Масса, тн 23,5
Габаритные размеры (Д/Ш/В), мм 4385 / 3976 / 3028
Минимальный радиус поворота, мм 3500
Колея гусеничного хода, мм 2300
Длина опорной поверхности гусеницы, мм 2935
Ширина башмака гусеничной ленты, мм 1100
Давление на грунт, МПа 0,036
Максимальная высота подъёма, мм 5200
Вылет стрелы, м 1,49 — 6,15
Длина стрелы трубоукладчика, м 6,1
Скорость подъёма и спуска крюка, м/мин 0 — 12,0






Гусеничный трубоукладчик Shantui SP45Y

Технические характеристики гусеничного трубоукладчика Shantui SP45Y

Рабочие характеристики

Макс. грузоподъемность, кг

45000

Полная масса (приблизительно), кг

33000

Транспортные габариты, Д×Ш×В, мм

4750×3700×3360

Среднее давление на грунт, КПа

0.086/0.070

Мин. радиус поворота, мм

3200

Характеристики движения

Шасси

SD23

Управление

Джойстиковое

Длина гусеницы на грунте, мм

3050

Колея, мм

2250

Ширина башмака, мм

610/780

Двигатель

Модель

Cummins NT855-С280

Мощность/скорость вращения, кВт/об.мин

169/2000

Подъемная система

Способ подъема стрелы

Лебедка

Управление

Джойстиковое

Длина стрелы, мм

6500

Вылет стрелы, м

1.2 – 6.65

Макс. высота подъема, мм

5250

Скорость подъема крюка, м/мин

0 - 6

Трубоукладчики Shantui



Гусеничный трубоукладчик SHANTUI SP45YS

Технические характеристики
Название Параметр
Двигатель Cummins NTA855-C280
Номинальная мощность двигателя, кВт 169 кВт при 2000 об/мин
Грузоподъёмность, тн 45
Масса, тн 34
Габаритные размеры (Д/Ш/В), мм 4750 / 4400 / 3375
Минимальный радиус поворота, мм 3600
Колея гусеничного хода, мм 2550
Длина опорной поверхности гусеницы, мм 3480
Ширина башмака гусеничной ленты, мм 910 или 1050
Давление на грунт, МПа С башмаками шириной 910 мм: 0,051 МПа
С башмаками шириной 1050 мм: 0,046 МПа
Длина стрелы трубоукладчика, м 6,5 или 7,5
Максимальная высота подъёма, мм Со стрелой 6,5 м: 5250 мм
Со стрелой 7,5 м: 7210 мм
Вылет стрелы, м 1,4 — 6,65
Скорость подъёма и спуска крюка, м/мин 0 — 6,0 м/мин



Трубоукладчики Shantui

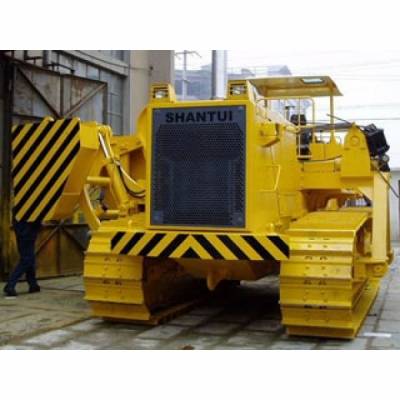

Гусеничный трубоукладчик Shantui SP70Y

Технические характеристики гусеничного трубоукладчика Shantui SP70Y

Рабочие характеристики

Макс. грузоподъемность, кг

70000

Полная масса (приблизительно), кг

47500

Транспортные габариты, Д×Ш×В, мм

5560×3700×3395

Среднее давление на грунт, КПа

0.086

Мин. радиус поворота, мм

3950

Характеристики движения

Шасси

SD32

Управление

Джойстиковое

Длина гусеницы на грунте, мм

3620

Колея, мм

2380

Ширина башмака, мм

760

Двигатель

Модель

Cummins NTA855-C360

Мощность/скорость вращения, кВт/об.мин

235/2000

Подъемная система

Способ подъема стрелы

Лебедка

Управление

Джойстиковое

Длина стрелы, мм

7300 / 9000

Вылет стрелы, мм

1.2 – 7.2 /1.2 – 8.8

Макс. высота подъема, мм

6550/8150

Скорость подъема крюка, м/мин

0 - 12

Трубоукладчики Shantui



Гусеничный трубоукладчик Shantui SP100Y

Технические характеристики гусеничного трубоукладчика Shantui SR100Y

Рабочие характеристики

Макс. грузоподъемность, кг

100000

Полная масса (приблизительно), кг

61000

Транспортные габариты, Д×Ш×В, мм

6041×4125×3981

Среднее давление на грунт, КПа

0.085

Мин. радиус поворота, мм

3700

Характеристики движения

Шасси

SD42

Управление

Джойстиковое

Длина гусеницы на грунте, мм

3750

Колея, мм

2550

Ширина башмака, мм

860

Двигатель

Модель

Cummins KTA19-C525

Мощность/скорость вращения, кВт/об.мин

310/2000

Подъемная система

Способ подъема стрелы

Лебедка

Управление

Джойстиковое

Длина стрелы, мм

8600

Вылет стрелы, мм

1.2 – 9.0

Макс. высота подъема, мм

7800

Скорость подъема крюка, м/мин

0 – 6.5

Трубоукладчики Shantui
