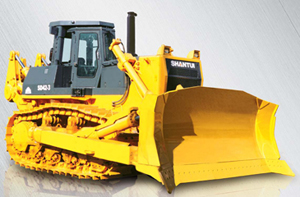

Бульдозер SHANTUI SD42-3

Системы управления передачей и ходом объединены в один рычаг, это понижает усталость оператора. Ходовая часть плавающего типа. Бульдозеры SHANTUI укомплектованы: ROPS герметично закрывающаяся стальная кабина, исполненная в экспортном варианте кондиционер, предпусковой подогрев двигателя WЕBASTO, отопитель кабины, боковая защита катков, боковая защита двигателя, оборудование для эксплуатации в зимних условиях при температуре до -40°С. Шестигранная кабина увеличивает зону видимости, а специальный изолирующий материал понижает шум и вибрацию. Пластиковая приборная доска изготовлена с использованием надежных и чувствительных импортных датчиков и приборов. В приборную доску может монтироваться кондиционер, составляющий с ней единое целое. Приборы и системы управления соединяются с помощью гидравлики, облегчая оператору управление бульдозером.

Двигатель

Модель	KTA 19-C525 (рядный, водяного охлаждения, четырехтактный, с турбонагнетателем)
Номинальная мощность	310 кВт (425 л.с.) при 2000 об/мин
Максимальный крутящий момент	1440Н.м/1400об/мин
Количество цилиндров / диаметр / ход поршня	6 / 150 мм / 150 мм
Рабочий объем цилиндра	14010 мл
Расход топлива	214 гр/кВч
Пусковой двигатель	24 В, 11 кВт
Генератор переменного тока	24 В, 35 А
Аккумуляторы	12В, 170х2А/час
Система охлаждения	центробежный насос ( принудительная циркуляция), вентилятор

Силовая передача

Тип демпфера	резиновый
Гидротрансформатор	одноуровневый, однофазный, трехэлементный
Охлаждение	водяное
Трансмиссия	приводной вал, планетарная передача, многодисковое сцепление, гидравлическое соединение принудительная смазка
Главный привод	коническое зубчатое колесо, смазка разбрызгиванием
Конечная передача	одноуровневое цилиндрическое прямозубое колесо, планетарная передача, смазка разбрызгиванием

Система управления

Сцепление	мокрого типа, многодисковое, пружинного режима, гидравлического разъединения, ручного управления гидравлическая передача
Тормоз	мокрого типа, многодисковый, пружинный усилитель, соединен со сцеплением, ножного и ручного управления, гидравлическая передача

Ходовая часть

Тип гусениц	сборные, одношпорные
Количество поддерживающих катков	2 с каждой стороны
Количество опорных катков	7 с каждой стороны
Натяжное колесо	1 с каждой стороны
Шаг	260.4 мм
Ширина звена	610 мм
Расстояние между центрами гусениц	2260 мм
Давление на грунт	0,123 МПа

Гидравлическая система

Максимальное давление	21 МПа
Расход	1800 об/мин
Тип насоса	шестеренчатый насос

Приводной вал

Расположение	середина задней части блока управления
Скорость вращения	1800 об/мин

Размеры

Рабочий вес/с рыхлителем	52 000кг
Длина Х ширина Х высота	9630х 4315х3955 мм

Скорость

Передача	I	II	III
Вперед (км/час)	0—3.7	0—6.8	0—12.2
Назад (км/час)	0—4.4	0—8.2	0—14.8

Рабочее оборудование

Прямой отвал	гидравлика приводиться в действие управляющим клапаном
Тип поддержки отвала	упорный цилиндр справа
Ширина отвала	4315 мм
Высота отвала	1875 мм
Максимальная высота подъема	1560 мм
Максимальная глубина выемки	560 мм
Максимальное отклонение отвала	1000 мм
Призма волочения	16 м. куб

Рыхлитель одностоечный

Максимальная глубина рыхления	1250 мм
Максимальная высота подъема	965 мм
